Tableros Autosoportados
Tableros
QED2 y QDlogic
Descripción y uso del producto
Los tableros de distribución en baja tensión de Square D son la solución más aceptada y conveniente en distribución de energía eléctrica en instalaciones industriales, comerciales e infraestructura. Su diseño bajo estándares NEMA garantizan la robustez y durabilidad que las actuales instalaciones demandan.

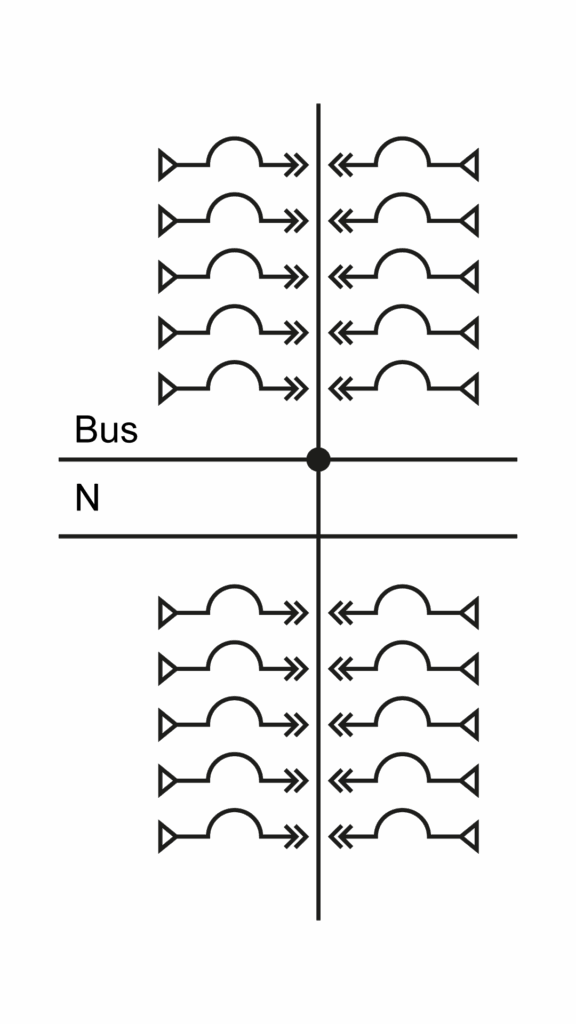

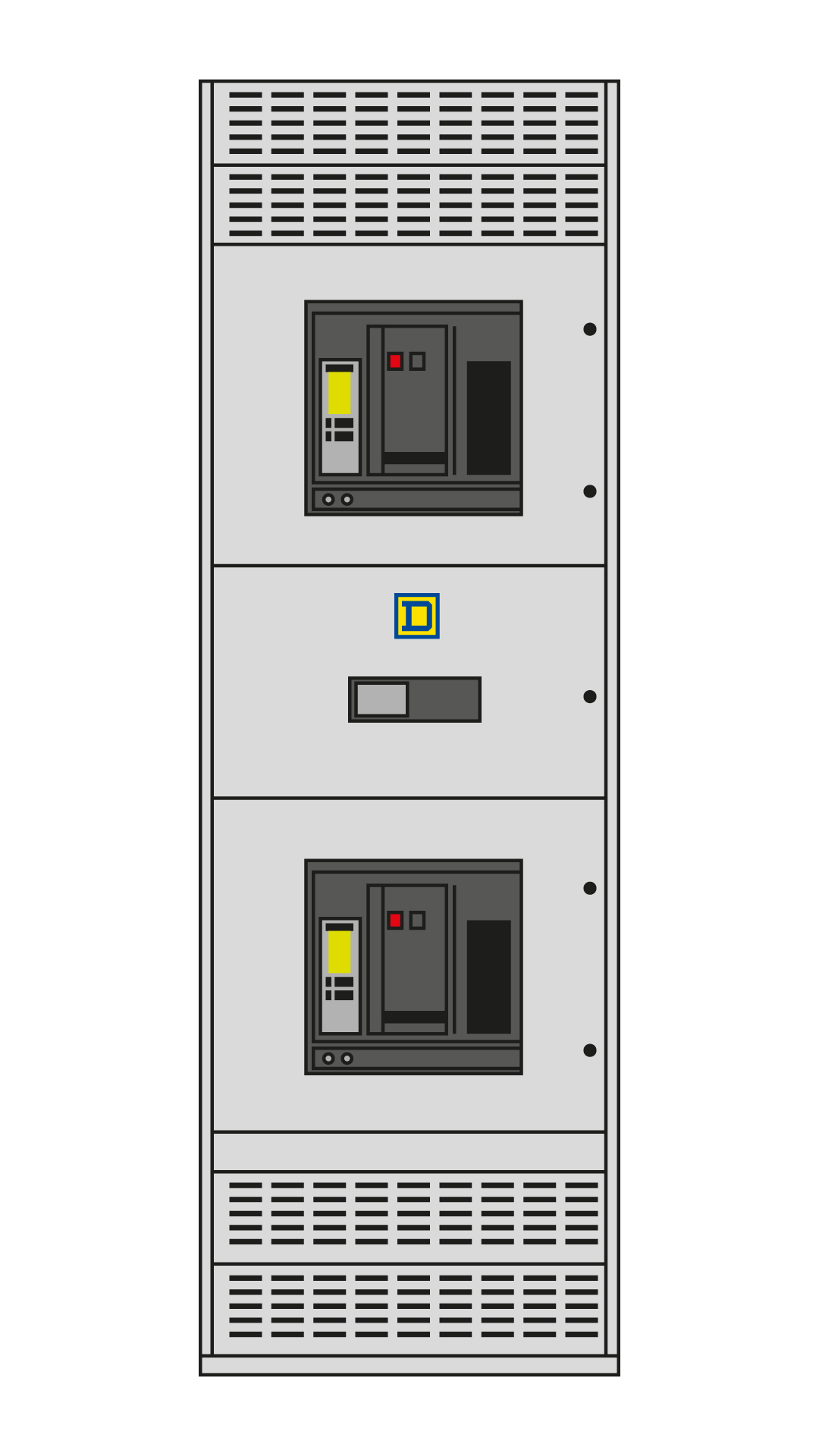

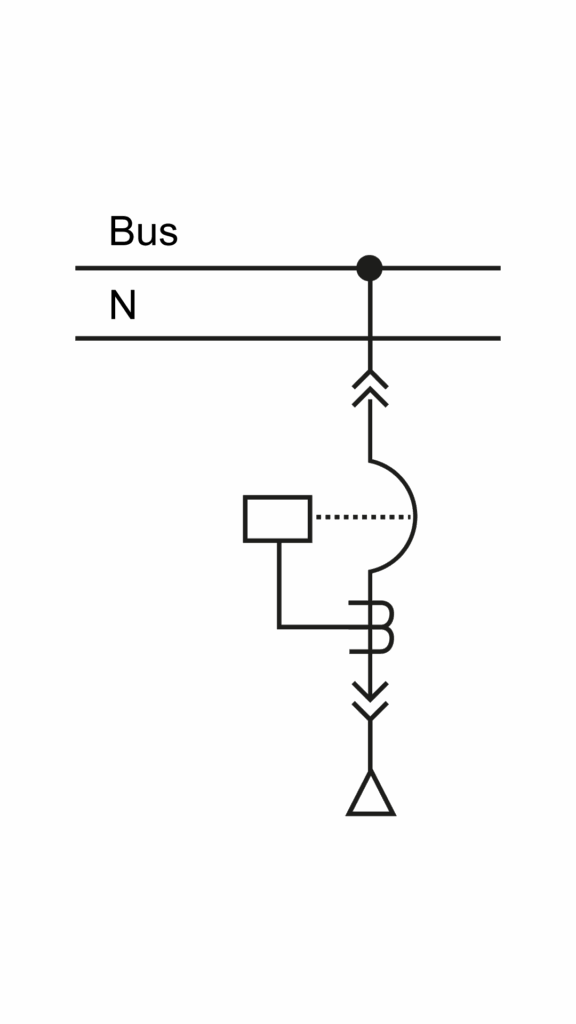

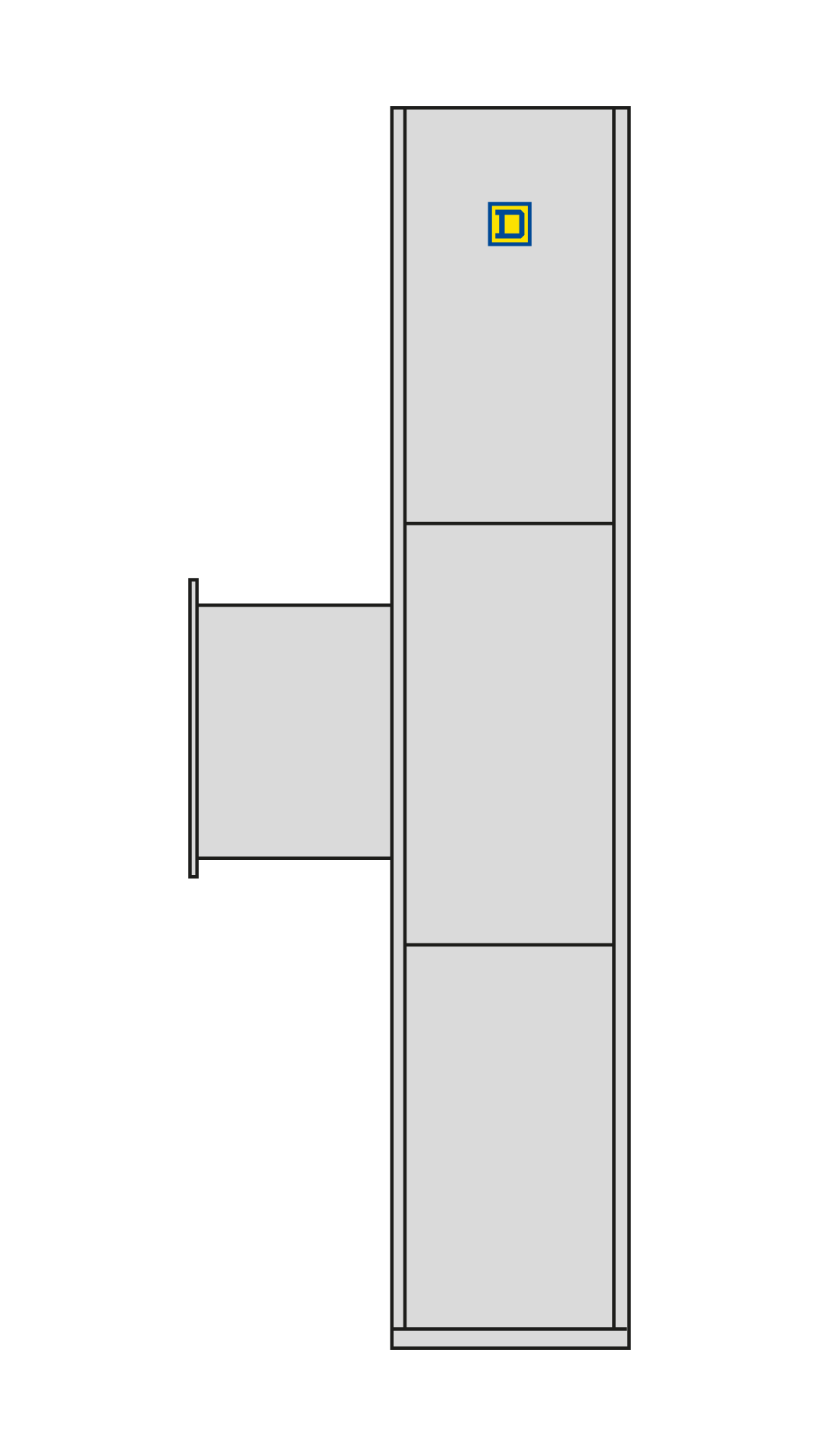

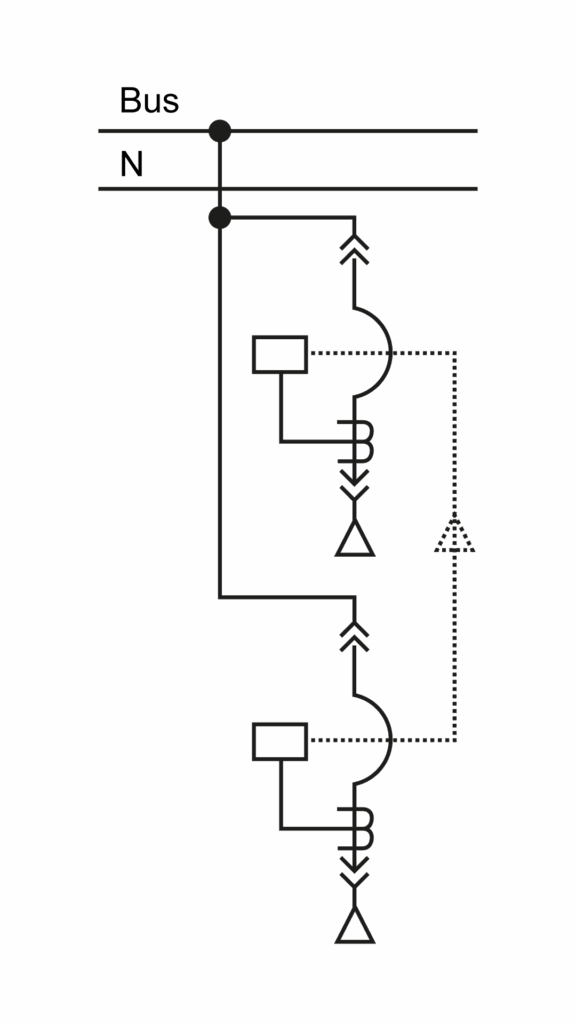

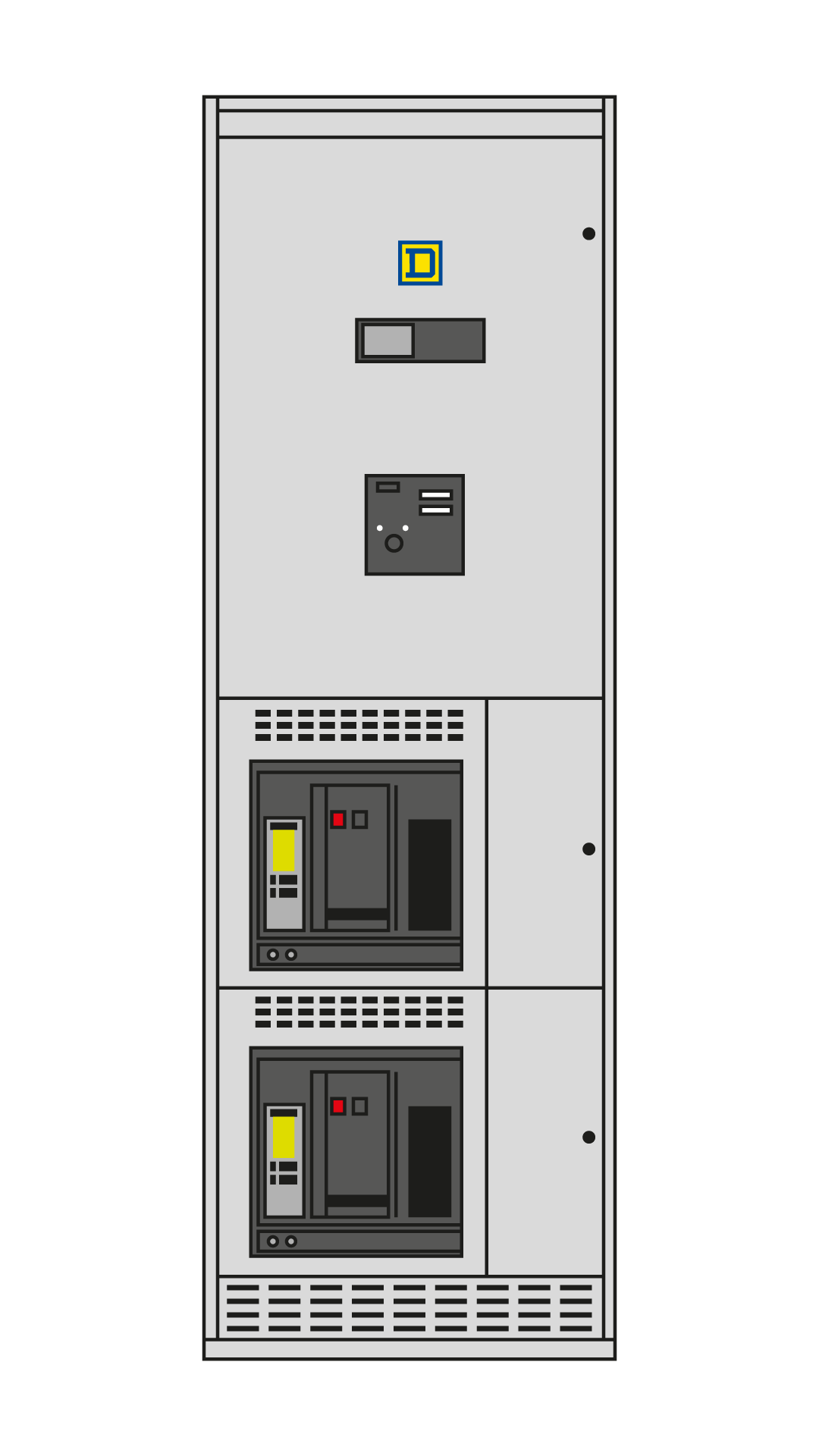

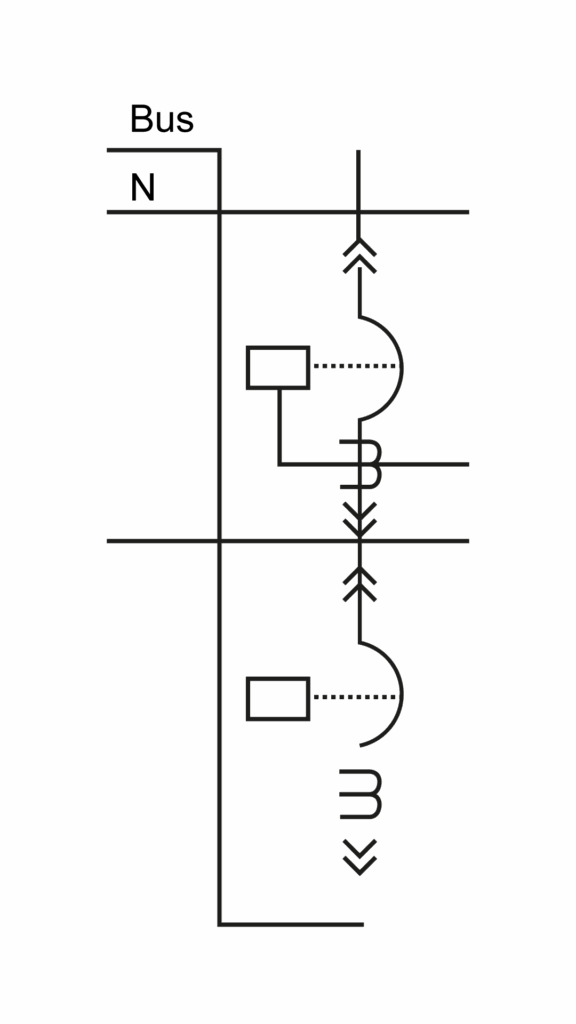

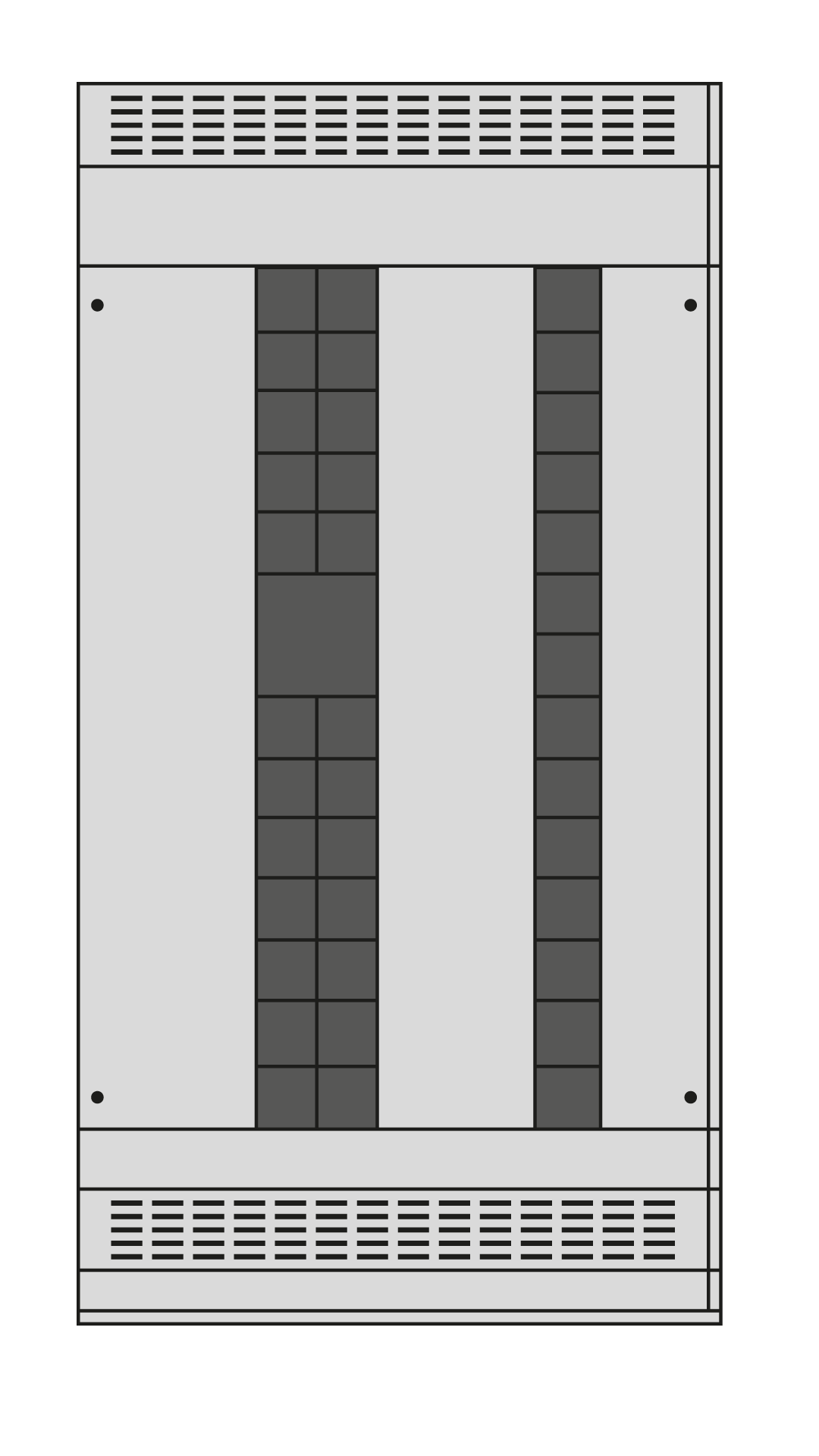

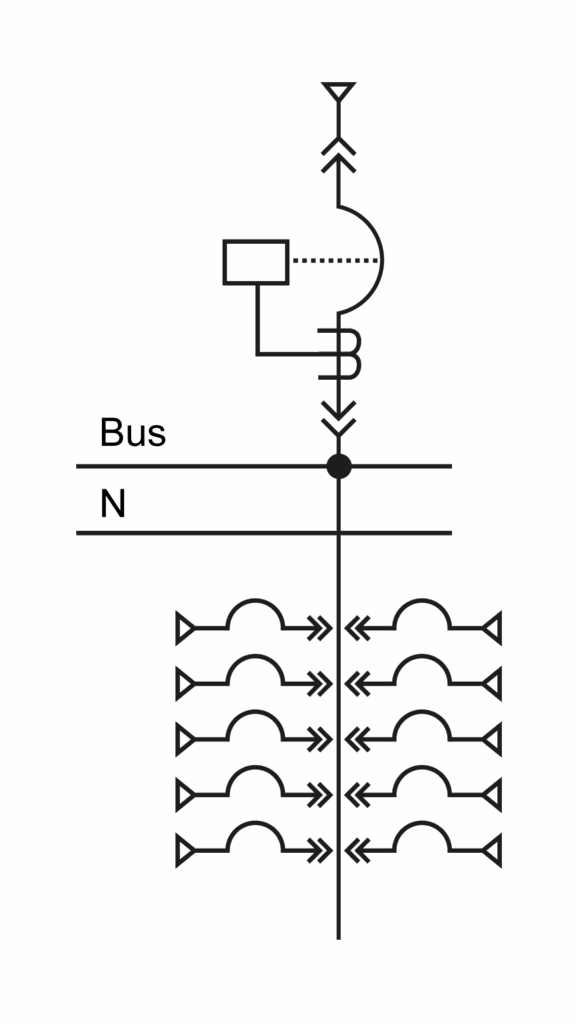

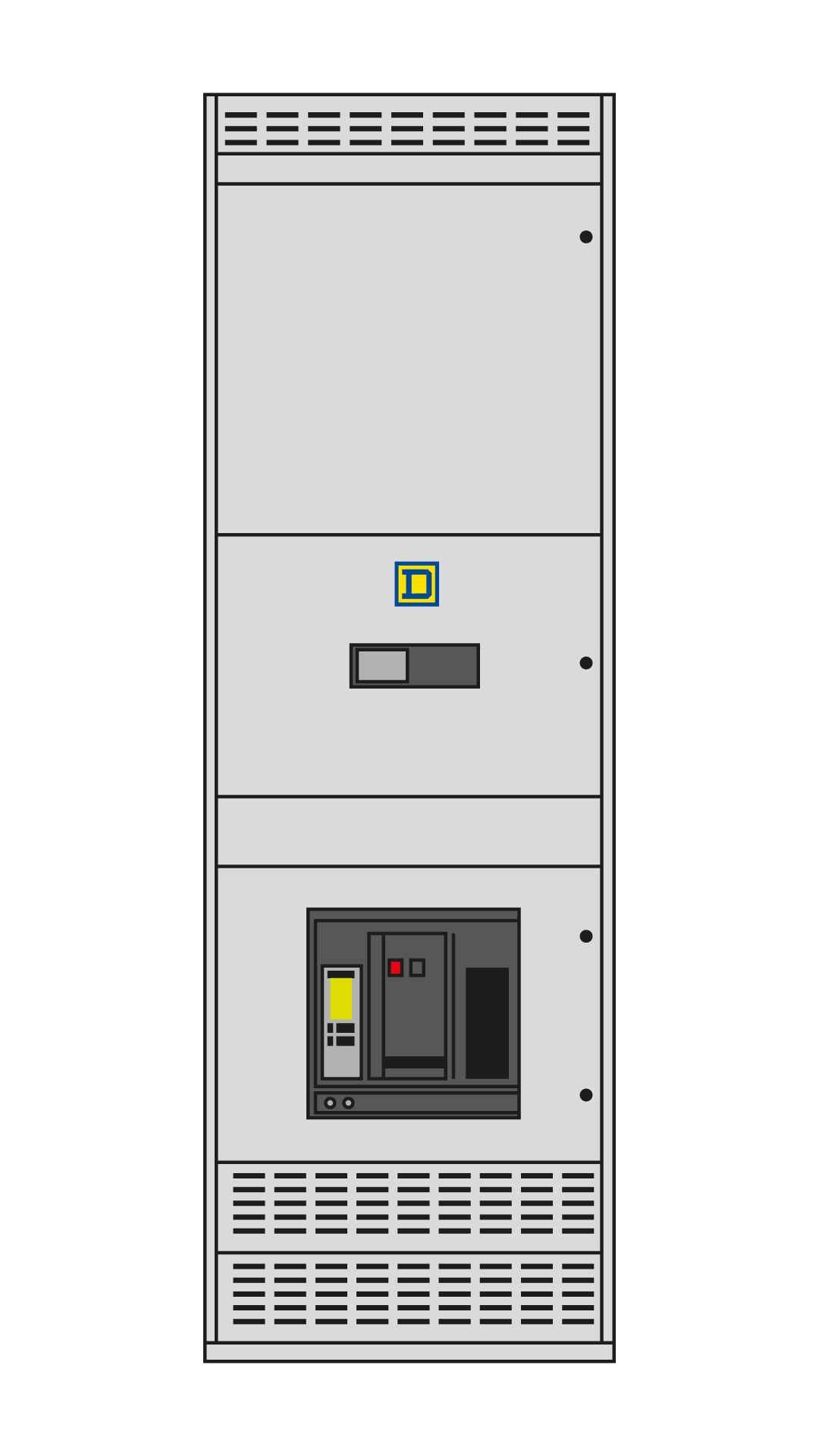

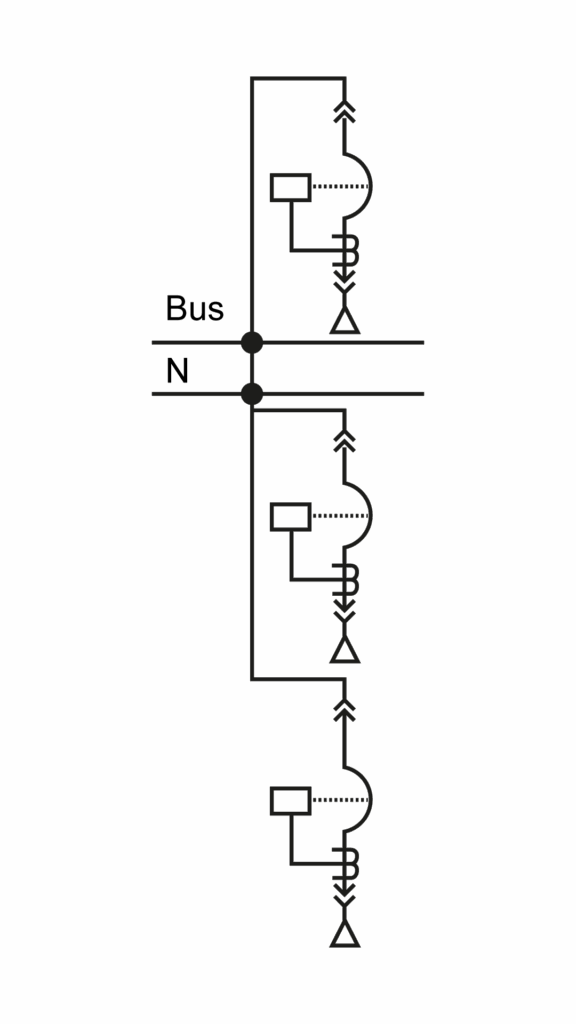

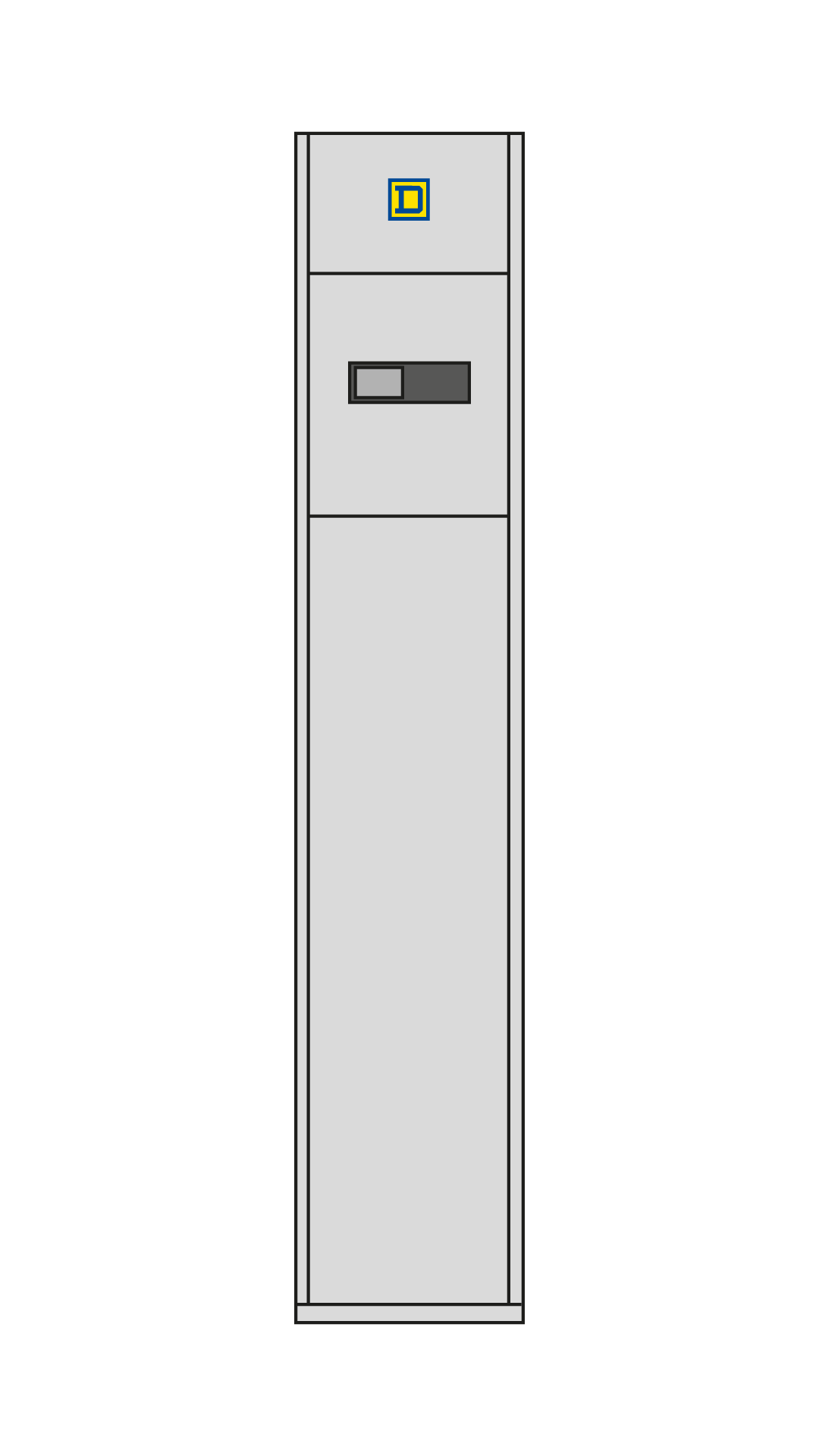

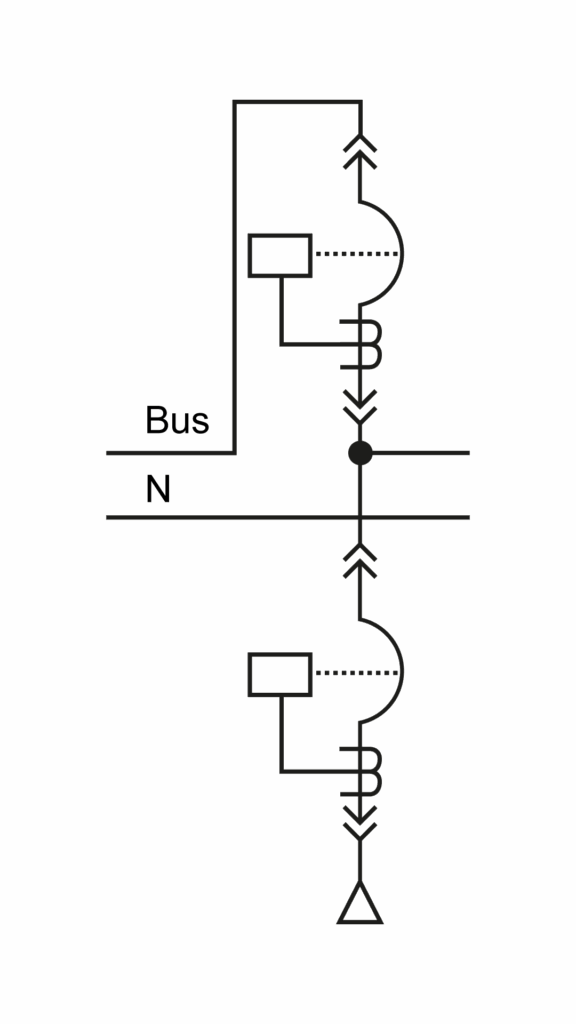

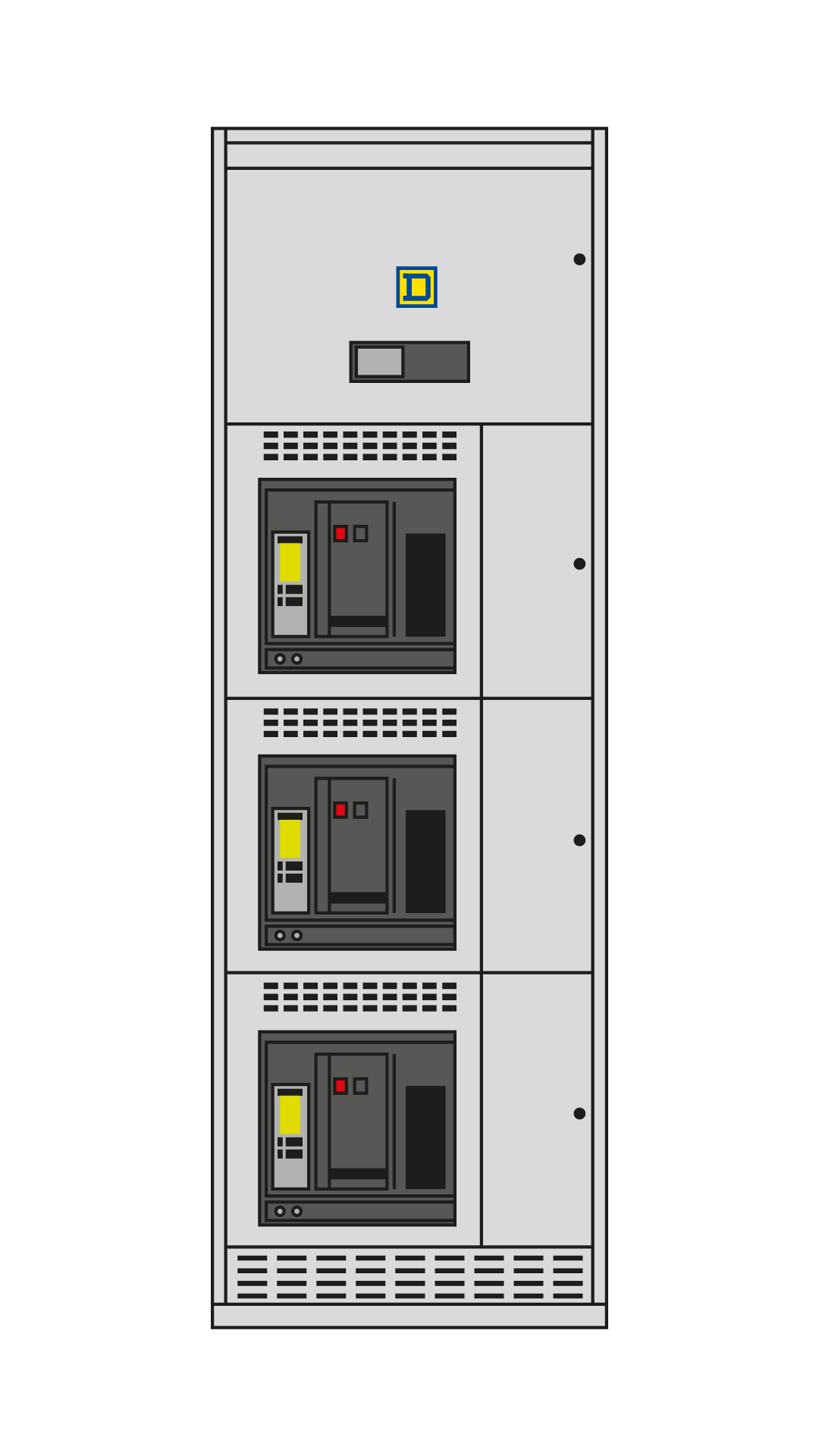

Sus diseños estandarizados en 9 tipos de secciones básicas permiten realizar la combinación óptima entre funcionalidad y ahorro de espacio, gracias a esta flexibilidad y estandarización los tiempos de entrega son los más competitivos para cubrir los actuales tiempos ciclo de construcción manteniendo la reconocida calidad de los productos Square D.
Diseñados y construidos de acuerdo a NMX J118/2 los tableros QDLogic cumplen además normas internacionales como UL849 y CSA4543. Su construcción es modular y se compone de secciones individuales formadas por una estructura rígida adecuada para servicio pesado, paneles y espacios para el montaje de diferentes equipos así como cubiertas y puertas que permiten asegurar el frente muero del tablero.
Sus diseños estandarizados en 9 tipos de secciones básicas permiten realizar la combinación óptima entre funcionalidad y ahorro de espacio, gracias a esta flexibilidad y estandarización los tiempos de entrega son los más competitivos para cubrir los actuales tiempos ciclo de construcción manteniendo la reconocida calidad de los productos Square D.
Diseñados y construidos de acuerdo a NMX J118/2 los tableros QDLogic cumplen además normas internacionales como UL849 y CSA4543. Su construcción es modular y se compone de secciones individuales formadas por una estructura rígida adecuada para servicio pesado, paneles y espacios para el montaje de diferentes equipos así como cubiertas y puertas que permiten asegurar el frente muero del tablero.
Aplicaciones
QDLogic cuenta con capacidades de hasta 6200 A para distribución y subdistribución en edificios industriales comerciales e infraestructura como por ejemplo:
- Acereras
- Automotriz
- Manufactura
- Minera-Metales
- Tratamiento de Agua
- Hospitales
- Edificios de Oficina
- Salas de Cómputo
- Centros Comerciales
- Telecomunicaciones
- Centros Educativos y/o investigación
- Aeropuertos
Beneficios
- La solución más difundida y aceptada para la distribución y protección de la instalación eléctrica industrial, comercial e infraestructura
- Seguridad, Robustez y Versatilidad en la distribución y protección
- Máxima protección con los interruptores de caja moldeada con amplia gama de accesorios
- El interruptor de potencial más reconocido: el interruptor Masterpact NW y también el más pequeño NT
- Inversión óptima durante toda la vida útil de su instalación
| Generales | ||
|---|---|---|
| Tensión | (V) | 600 Vca 250 Vcd |
| Corriente | (A) | Hasta 1300 A |
| Sistemas | 3F3H, 3F4H | |
| Frecuencia | (Hz) | 60 |
| Nivel de Aislamiento | (KV) | 1 |
| Esfuerzo Mecánico cc | (KA) | 100 |
| Capacidad Interruptiva | NT08-16 | NW08-40 | NW50,63 | |
|---|---|---|---|---|
| Interruptor Masterpact H1 | 220 V | 42 | 65 | 100 |
| 440 V | 42 | 65 | 100 | |
| Interruptor Masterpact H2 | 220 V | 65 | 150 | |
| 440 V | 65 | 150 | ||
| Buses | ||
|---|---|---|
| Conducción por elevación tem | (C) | 65 sobre tem ambiente de 40 |
| Conducción por densidad de corriente | (A/in2) | 80/100 |
| Barras | Cobre plateado (opción estañado) | |
| Barras principales | (A) | 1600,2500,3200,4000,5000,6300 |
| Neutro | 100% | |
| Interruptores | ||
|---|---|---|
| Potencia Electromagnético | (A) | Masterpact NT y NW Hasta 6300 A |
| Caja Moldeada Termomagnéticos o electrónicos |
(A) | 15-1200 I-line en panel 800-2000 A como principal |
| Estructura | ||
|---|---|---|
| Nema | 1,1A,12,3R | |
| Alto | In/mm | 91.5/2324(72.5/1841.5 como opción) |
| Fondo | In/mm | 24″/610,48″/1219,60″/1524,72″/1829 |
| Ancho | In/mm | 21″/533,30″/762,36″/914,54″/1372 |
| Acceso frontal/posterior | Disponible c/puertas posteriores como opción |
|
